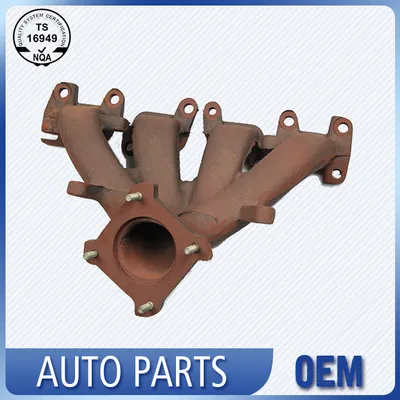

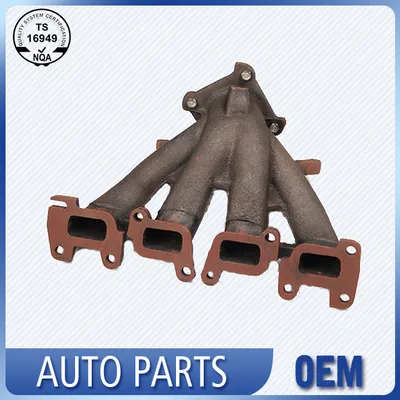

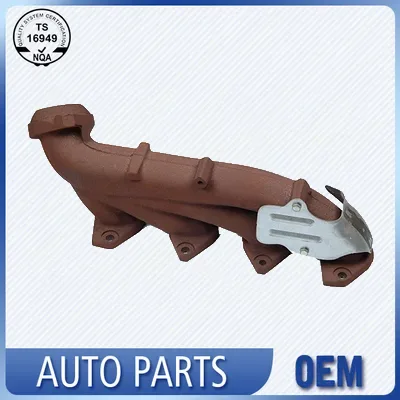

鋳鉄製エキゾーストマニホールド

当社の鋳鉄製エキゾースト マニホールド シリーズは、3 気筒、4 気筒、V 型設計など幅広い構成をカバーしており、ほとんどの乗用車、小型トラック、商用エンジンに適合します。各マニホールドは、極端な動作温度下でも優れた熱伝導性と耐クラック性を発揮します。

最適化された内部ランナーを使用して設計されたこれらのマニホールドは、排気ガスの流れのバランスを確保し、背圧を低減し、エンジン効率を向上させます。強化されたフランジと厚肉構造により、長期間の使用による反りや漏れを防ぎます。すべてのユニットは、OE の適合性と性能基準を満たすために寸法検査および圧力テストが行​​われており、フリートのメンテナンスと個人の修理の両方において信頼できる交換品となります。

製品仕様

鋳鉄製エキゾーストマニホールドは高負荷エンジンの熱安定性と耐疲労性に優れています。高密度構造により熱が均一に放散され、ホットスポットが減少すると同時に、安定した排気流を維持してターボ応答と排出制御をサポートします。直接適合するように設計されているため、コストのかかる改造が不要となり、エンジンの再構築やフリートのアップグレードに信頼性が高く、メンテナンスの手間がかからないパフォーマンスを提供します。

微細構造と熱伝導率

鉄の化学的性質は、パーライト母材中に均一に分散されたタイプ A フレークグラファイトを生成するように配合されており、この組み合わせにより、摂氏 200 度で 1 メートルケルビンあたり 50 ワットに近い熱伝導率が得られます。このレベルの熱伝達により、熱エネルギーがポート壁からコレクタ本体に急速に移動し、フランジ接合部付近に応力が集中する温度勾配が平滑化されます。グラファイトフレークは内部歪み吸収材としても機能します。摂氏 700 度を超える周囲温度と排気ガス温度の間でマニホールドが循環すると、微細な変形は連続的な亀裂ネットワークに進むのではなく、グラファイトの先端に局所的に集中します。各溶融物はチルウェッジテストと分光分析によって評価され、炭素当量とシリコン含有量が狭い帯域内に留まり、一貫したグラファイトの形状を維持していることが確認されます。

成形プロセスと応力緩和

マニホールド シェルは、金属速度を低く保ち、砂の浸食を軽減するために加圧ゲート システムを使用して設計された樹脂結合砂型で成形されます。注湯とシェイクアウトの後、生の鋳物は摂氏 880 度の連続焼きならし炉を通過します。このステップでは、冷却中に形成された可能性のある炭化物を溶解し、均一なパーライト構造を再構築し、部品全体にわたって 180 ～ 220 HBW の硬度エンベロープを生成します。正規化に続いて、フランジは平らに機械加工され、ポート開口部は 6.3 マイクロメートル Ra 未満の制御された表面粗さに仕上げられます。最後の熱操作は、摂氏 550 度で 3 時間の低温応力除去です。これにより、鋳造工場の冷却や激しいフライス加工によって導入された残留歪みが緩和され、エンジンでの最初の熱サイクル中にコンポーネントの寸法が安定した状態になります。

寸法検証とリークテスト

フランジの平坦度は、シール面全体で 0.15 ミリメートルの許容限度で、3 つのコーナーポイントでゼロ調整されたダイヤルインジケータを使用して花崗岩定盤上で検証されます。データム穴に対するポートの位置は、ブリッジ タイプの座標測定機でシフトごとに少なくとも 3 つのサンプルで取得され、ランナーのアライメントが 0.3 ミリメートルの許容範囲内でエンジン ヘッドと一致することが保証されます。完成した各マニホールドはリークテスト治具に固定され、工場の空気で 1.5 bar まで加圧され、水タンクに浸されます。気泡が継続的に発生すると、即座に隔離と根本原因の調査が行われます。ターボチャージャーの用途では、ヘリウムトレーサーを使用して摂氏 250 度での追加のホットリークテストが定期的に実行され、鋳造体の熱膨張によってコレクター接合部の微小ボイドが開かないことが確認されます。

製造経験と品質文書

生産シーケンス全体は、25 年以上自動車部品の鋳造および機械加工を専門に行ってきた IATF 16949 認定施設内で実行されます。鉄の各熱には、納品書に記載される固有のロット番号が割り当てられ、対応する分光計の記録、砂試験レポート、および熱処理チャートにリンクされています。完成したマニホールドには、このロットを参照する永続的なインク コードがマークされており、長年のフィールド サービスの後でも完全な後方追跡が可能です。

OEM 顧客が製造部品承認プロセスの提出を要求する場合、当社はプロセス フロー図、故障モードと影響分析、重要な寸法の能力指数、および鋳造研究所からの材料証明書を含むレベル 3 の書類を提供します。このパッケージは、エンジニアリング チームに、特定のエンジン プラットフォームのマニホールドを検証するために必要なデータを提供します。

多く 鋳鉄エキゾーストマニホールド金型

耐久性、熱安定性、排気流の最適化を目指して設計されたプレミアム鋳鉄エキゾーストマニホールド。

よくある質問

1.鋳鉄製エキゾーストマニホールドはどのような車両やエンジンに適用できますか?

A: 大型ディーゼルトラック、土木機械、農業機械、大排気量商用車、昔ながらのガソリンエンジン、ターボ付き高負荷エンジンに適合します。これは、薄い鋼製マニホールドが変形や亀裂を生じやすい、超高温の排気温度、長時間の全負荷運転、激しい振動を伴う作業条件向けに特別に設計されています。

2. 鋳鉄エキゾーストマニホールドの亀裂やエア漏れの主な原因は何ですか?

A: 冷熱サイクルを頻繁に行うと、巨大な熱応力が発生して疲労亀裂が形成されます。不適切な過剰トルクで取り付けると、フランジ構造が損傷します。熱シールドが欠落または損傷していると、局所的な超高温燃焼が発生します。劣化した薄いガスケットを長期間使用すると、フランジに不均一な応力が発生します。メンテナンス時やオフロード走行時の外部からの衝撃により、硬い亀裂が生じます。

3. 出荷前に、工場はすべてのマニホールドが OE 仕様を満たしていることをどのように確認しますか?

A: 4段階のリリースゲートが適用されます。まず、未加工の鉄の化学的性質が溶融カードに対して検証されます。次に、熱処理後、硬度試験とランダムな微細構造検査が行われます。第三に、ロットサイズに基づいたサンプリング計画に基づいて加工寸法を測定します。最後に、すべての部品に対して上記の水浸漏水試験が実施され、結果が記録されます。次に、梱包検査員がユニットと顧客の部品番号を照合し、表面の状態を視覚的に確認します。この多層アプローチにより、製品がドックから出荷される前に、寸法、材料、およびシールの要件が満たされることが保証されます。
