アルミニウム合金バルブプレート

エンジン アセンブリのさまざまな要求に合わせて作られた当社のアルミニウム合金バルブ プレートには、標準化された焼き戻し処理が施され、頻繁な圧力変動に対する構造剛性が向上しています。滑らかな表面仕上げにより、往復運動中に内部部品を傷つける可能性のあるバリを排除します。当社工場では、量産前にサンプル検証を実施し、加工後には1台1台平坦度を検査することで、アフターマーケット交換や純正品の組立ても安定したマッチング精度を維持しています。

合金組成と焼き戻しプロセス

プレートは 6061 アルミニウム合金シートから始まり、析出硬化に対する信頼性の高い応答を可能にするバランスのとれたシリコンとマグネシウムの含有量を考慮して選択されました。ブランクは、制御された空気炉内で摂氏 530 度で溶体化処理され、45 分間保持された後、周囲温度の水中で急冷されます。続いて摂氏 175 度で 8 時間人工時効処理を行い、粒子構造全体に微細な Mg2Si 析出物の形成を促進します。この T6 焼き戻しにより、310 MPa 近くの引張強度と 95 HBW 以上のブリネル硬度が得られ、塑性変形することなく繰り返しのバルブ開放衝撃に耐える機械的剛性がプレートに与えられます。各老化バッチからのランダムなサンプルは、渦電流装置を使用して導電率測定を受け、部品が機械加工に移る前に析出サイクルが完全に飽和していることを確認します。

表面処理とバリコントロール

熱処理後、ブランク表面の両面をフライカットして脱炭層を除去し、一貫した開始時の厚さを実現します。バリ取りは、振動タンブリングと拡大下での手動ブラッシングを組み合わせて実行され、残留バリが剥がれてコンプレッサーのオイル回路を汚染する可能性があるポートの端とボルト穴の縁を対象とします。 20 倍の倍率スケールでのプロファイル プロジェクター検査により、すべてのエッジの半径が 0.1 ～ 0.2 ミリメートルの面取りの範囲内にあり、応力の上昇要因が排除されていることを確認します。シールレーン全体にわたって接触触針式粗面計で測定した最終表面粗さは、Ra 0.8 ミクロン未満にとどまっています。このプラトー仕上げにより、バルブリードが均等に着座し、圧縮ストローク中の漏れ経路が減少します。

製品仕様

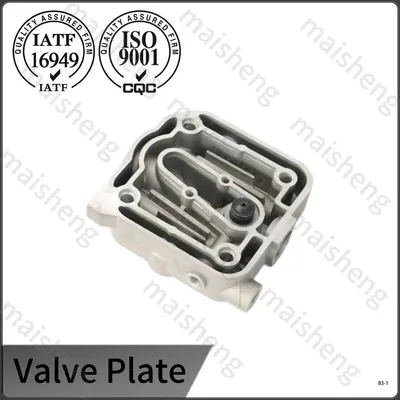

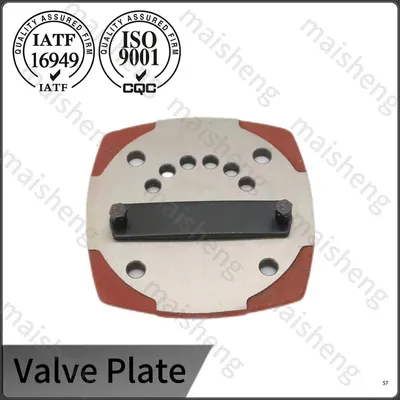

この VP057 シリーズ アルミニウム合金バルブ プレートは、高品質のゴム製シール部品と組み合わせられており、自動車冷却システム用に特別に開発された精密設計のコア部品であり、冷却アセンブリ全体の安定かつ効率的な動作を保証します。

多く アルミニウム合金バルブ プレート

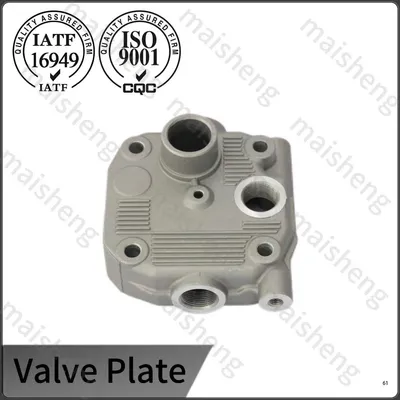

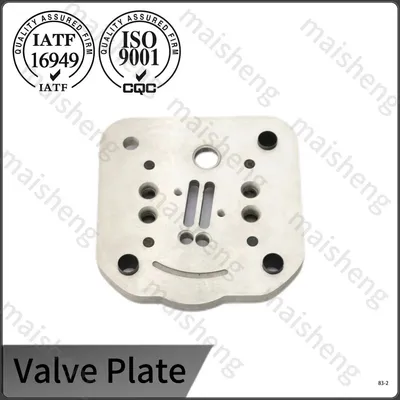

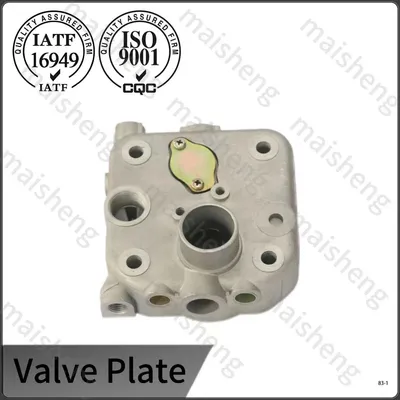

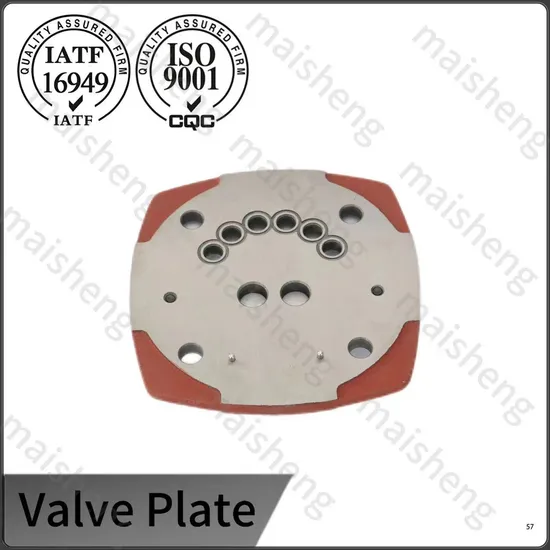

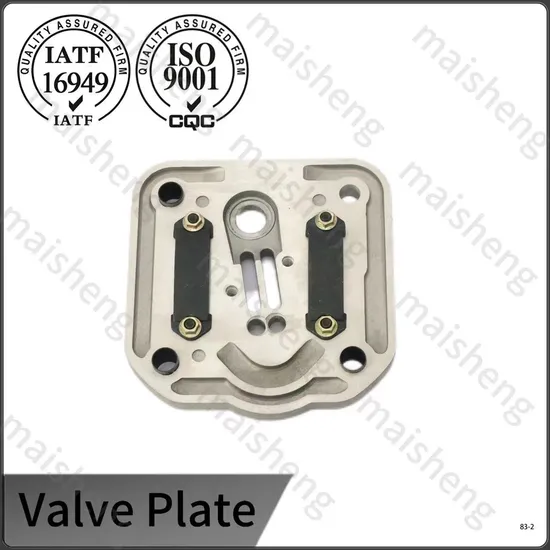

精密に機械加工されたアルミニウム合金バルブプレートは、厳密な加工後、滑らかな表面と正確な寸法公差を示します。

寸法計測とロットのトレーサビリティ

平坦度は、単色ナトリウム光源と精度が既知の光学平面を使用して、すべての部品ごとに検査されます。結果として得られる干渉縞パターンは、閉ループのない真っ直ぐな平行なバンドを示す必要があり、合計偏差が 5 ミクロン未満であることを示します。穴の中心距離は、温度管理された部屋の三次元測定機で、外側の輪郭を一次データとして参照して検証されます。限界寸法は統計的プロセス管理データベースに記録され、管理限界はプラスまたはマイナス 3 標準偏差に設定されます。各プレートには、原材料証明書、熱処理ログ、加工プログラムのバージョン、光学的平坦度画像にリンクするレーザーエッチングされたバッチ識別子が付けられます。この履歴証跡は、IATF 16949 認定システムの下で管理されており、製品寿命全体にわたってアクセス可能であり、OEM PPAP ドキュメントのリクエストをサポートします。

企業の経験と冷却システムの専門知識

25 年以上にわたり自動車の精密部品を生産してきたこの施設は、コンプレッサーのバルブ ダイナミクスに特化した広範な応用知識を蓄積してきました。当社のエンジニアは、一般的なコンプレッサー モデルのリード バルブの固有振動数とシート圧力要件の参照ライブラリを維持しており、エンジン動作速度範囲内での共振チャタリングを回避するプレートの寸法を迅速に決定できます。 IATF 16949 認証に基づいてアルミニウム オイル パンとタイミング カバーを生産するのと同じ製造セルがバルブ プレートの加工を処理し、クーラント濃度の監視、工具寿命の追跡、工程内ゲージの再現性研究などのプロセス管理が一貫して適用されることを保証します。新しいプレート設計が生産のために提出されると、最初の製品検査レポートと最低 100 個のサンプルによる機能研究が編集され、シリーズのリリース前にレビューされます。

よくある質問

1. アルミニウム合金バルブプレートを取り付けるには、どのような標準化された操作手順が必要ですか?

A: シリンダーとシリンダーヘッドの取り付け面を徹底的に洗浄し、カーボンの堆積物、金属の破片、残留汚れを除去します。空気の流れの方向に従って吸気リードと排気リードを取り付け、バルブプレートを正しい前後方向に配置します。固定ボルトは、機器の取扱説明書に記載されているトルクで十字に多段階に締め付けてください。ポンプヘッドの組み立てを完了し、正式な運転前にアイドル気密テストを実施します。

2. アルミニウム合金のバルブプレートが損傷していることを示す異常な動作信号は何ですか?

A: エアコンプレッサーは定格作動圧力に達せず、長時間ノンストップで動作します。ポンプヘッドジョイント部で明らかな継続的なシューシューという空気漏れ音。圧縮中の鋭い金属の衝撃による異音。始動後にポンプヘッドの温度が急激に上昇し、焦げたような臭いがします。空気出口の空気量が急激に低下し、空気圧ツールのパワーが不足します。

3. 定期的にメンテナンスされるコンプレッサーのバルブ プレートを交換する推奨間隔はどれくらいですか?

A: 乗用車のエアコン用コンプレッサーの場合、バルブ プレートは通常、60,000 キロメートルまたは 36 か月のいずれか早い方で検査されます。粉塵の多い環境や沿岸塩分環境で運行する車両は、40,000 キロメートルでの検査が必要になる場合があります。使用中のプレートの平坦度とリードリフトギャップの測定により、交換が必要かどうかが決まります。 0.01 ミリメートルを超える皿があるプレートやシールバンドに目に見える衝撃跡があるプレートは、完全なポンプ性能を回復するために交換する必要があります。

4. 工場では、廃止されたコンプレッサー モデルのカスタム プレート設計をどのように処理していますか?

A: 顧客はオリジナルのサンプルまたは詳細な寸法図を提供できます。当社のリバース エンジニアリング プロセスには、サンプル プレートの 3D スキャン、CAD モデルの作成、コンプレッサーのシリンダー レイアウトに対する重要な機能寸法の検証が含まれます。次に、5 ～ 10 枚のプレートからなるプロトタイプのバッチが機械加工され、適合性と平面度がテストされ、試用組み立てのために顧客に送られます。プロトタイプが承認されると、最終的な寸法と表面仕上げの仕様が生産管理計画に固定され、専用の治具とツール セットは繰り返し注文できるようにアーカイブされます。
