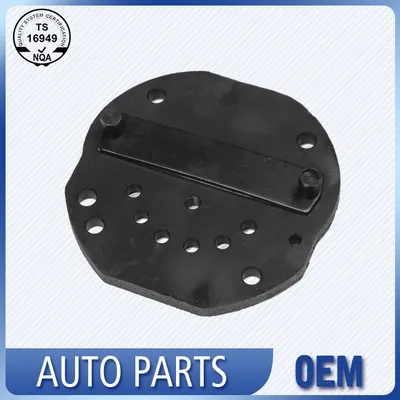

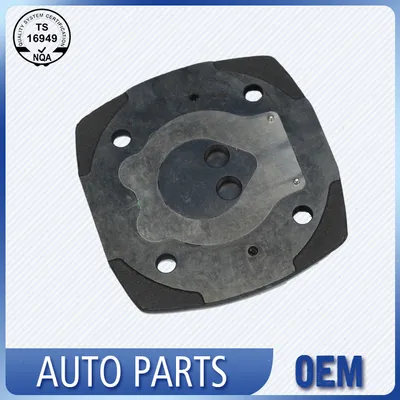

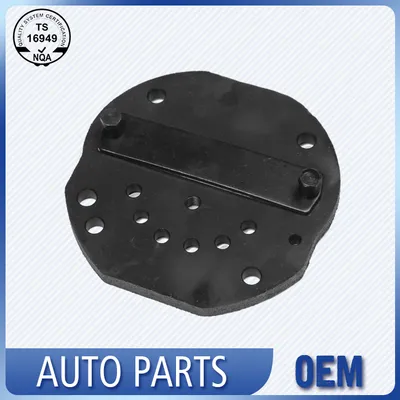

粉末冶金バルブプレート

粉末冶金バルブプレートは、自動車用エアコンプレッサーのニーズに合わせて調整された成熟した粉末圧縮と焼結の職人技を採用しています。均質な内部微細構造により、頻繁なバルブの開閉サイクル中に発生する部分的な応力集中が効果的に緩和され、連続的な交番圧力下での局所的な変形のリスクが低減されます。すべての完成品は、自動車付属品の検査基準に沿って平坦度と穴の位置の公差が検査され、アフターマーケット交換や複数の車両タイプの通常の付属品のマッチングといったさまざまな実際の組み立て要件に適応します。

ストレス耐性

粉末冶金バルブプレートは、粉末焼結によって形成された均一に分散された内部構造を特徴とし、エアコンプレッサーの繰り返しのバルブ開閉によって発生する交互圧縮応力を分散します。この構造的特徴により、長時間の繰り返し運転後の部分的な応力の蓄積が回避され、継続的な動圧下での局所的な曲がりや変形の可能性が軽減され、日常の運転負荷下での自動車用コンプレッサーアセンブリの通常の圧縮効率が効果的に維持されます。

粉末の選択と焼結の制御

出発原料は、2% の銅と 0.8% のグラファイトをブレンドした水アトマイズ鉄粉で、この組成は、焼結中に銅に富む相が分散したパーライト微細構造を形成する能力を考慮して選択されます。圧縮は油圧プレスで 600 MPa で実行され、圧粉体に予測可能な収縮を実現するのに十分な密度の均一性が与えられます。焼結はメッシュベルト炉内で窒素水素雰囲気下、摂氏1120度で25分間行われ、銅が溶けて鉄粒子の境界に浸透します。この液相焼結機構により残留気孔が閉じられ、最終密度が 6.9 グラム/立方センチメートル以上に上昇する一方、相互に絡み合った粒子ネットワークにより数百万回のバルブ サイクルに必要な疲労強度が提供されます。硬度サンプルは各炉負荷から抽出され、60 ～ 80 HRB 以内に到達する必要があり、バッチ全体で熱プロファイルが一貫していることを確認します。

アプリケーションの互換性

粉末冶金バルブプレートは、一般的な乗用車および小型商用車の主流のエアコンプレッサー設置パラメータを参照して設計されています。複数の成熟した仕様は、ほとんどの主流のアフターマーケット交換需要をカバーしており、クライアントの詳細な技術情報に従って、特殊なコンプレッサーモデルに合わせて構造パラメーターを適度に調整できます。

平面度と寸法の検証

焼結後、プレートはダブルディスク研削作業を受け、両面の平坦度公差が 5 ミクロン以内、平行度が 0.02 ミリメートル以内になります。表面粗さは Ra 0.8 ミクロン未満に保たれており、リードバルブがプレートに着座する際のガス漏れ経路が最小限に抑えられます。各研削バッチからのサンプルは白色光干渉計で測定され、プラトーテクスチャーに指向性の傷がないことが確認されます。次に、外径基準を参照しながら、バックライト照明を備えた画像測定システムで穴の位置がチェックされ、穴の中心の偏差が 0.05 ミリメートルを超えると、直ちに工具オフセット補正が開始されます。梱包前の最終監査には、単色光源と光学平面を使用した手動の平坦度チェックが含まれ、検出可能な反りのあるプレートが顧客に届けられていないことを保証します。

プロセス能力と会社背景

生産は、25 年以上にわたり精密自動車エンジン部品を製造してきた IATF 16949 認定施設内で行われます。粉末冶金セルは、密度、硬度、限界寸法に関する統計的プロセス管理チャートを維持し、平坦度と穴の位置に関する Cpk 目標は 1.33 以上です。バッチの系統図は、入荷した粉末のロット番号から完成したプレートの検査記録まで保存され、現場監査中に見つかった逸脱を特定のプレスシフトと炉サイクルまで遡ることができます。 OEM コンプレッサー プログラムの場合、プロセス フロー図、PFMEA、制御計画、初期能力調査、材料組成証明書および焼結密度レポートを含む完全な PPAP パッケージを提出します。

多く 鋳鉄製バルブプレート金型

よくある質問

1.粉末冶金バルブプレートに固有の制限は何ですか?

A: 構造のコンパクトさは、固体鋳鉄や CNC アルミニウム合金ブランクよりも弱いです。長期にわたる高周波の強い衝撃により、局所的な材料の緩みや表面の凹みが発生します。材料の引張強度には限界があるため、24 時間連続の重負荷高圧コンプレッサーには適していません。表面の微細孔は油スラッジや粉塵を吸収しやすいため、より頻繁な清掃メンテナンスが必要になります。

2.粉末冶金バルブ プレートは、間欠軽負荷エアコンプレッサー用のアルミニウムおよび鋳鉄バルブ プレートのコスト効率の高い代替品ですか?

A: 非常に費用対効果が高いです。無垢のアルミニウムや鋳鉄製のバルブプレートに比べて調達コストが低く、内蔵の自己潤滑性能により日常の摩耗損失が軽減され、断続的な軽圧力機器のあらゆる性能要求を満たします。 24 時間連続運転する高負荷のエアコンプレッサーにはお勧めできません。

3.粉末冶金バルブプレートの耐用年数を延ばすのに役立つメンテナンススケジュールは何ですか?

A: コンプレッサーのオイル交換間隔ごとに、通常は 20,000 キロメートルまたは 12 か月ごとにプレートを検査してください。微細孔に研磨粒子が入り込まないように注意しながら、柔らかい真鍮ブラシと圧縮空気を使用して表面から炭化した油の堆積物を取り除きます。リードバルブの接触バンドを表面形状計でチェックしたときに、0.05 ミリメートルより深い磨耗跡が見られる場合は、プレートがまだ平らに見えても交換を計画してください。常に新しいガスケットを取り付け、コンプレッサーのデータシートに指定されている値に合わせて締め具を対角線上に締めてください。ボルトの荷重が不均一になるとプレートが歪み、リードの疲労が促進されるためです。
