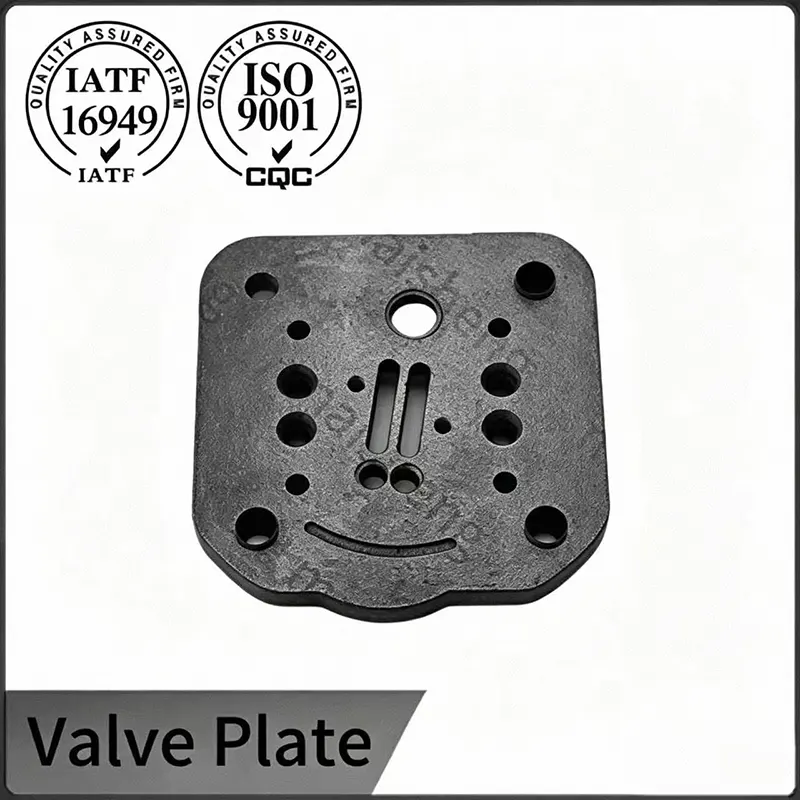

鋳鉄製バルブプレート

当社の鋳鉄製バルブ プレートは、乗用車および商用車モデルをカバーするさまざまな自動車用エアコンプレッサー アセンブリに合わせた多様な構造レイアウトを誇ります。すべての部品は、取り付け公差を厳しくするために洗練されたボア加工と正確な輪郭仕上げを経て、車両の長期運転中の頻繁な圧力変動や周期的な圧縮負荷に対して持続的な気密シールを可能にします。迅速な大量出荷に備えて標準仕様の全範囲が在庫に保管されており、一方でカスタマイズされた寸法の再設計は、世界市場にわたるさまざまなアフターマーケットおよび OEM コンプレッサー構成の独自のフィッティング要求を満たすためにサポートされています。

材質グレードと鋳造方法

プレートは HT250 グレードに準拠したねずみ鋳鉄から鋳造されており、別々に注がれた試験棒で測定された最小引張強度は 250 MPa です。レジンボンドサンドモールドプロセスを採用し、ボルトボスやポート開口部全体の滑らかな表面仕上げと均一な断面厚さを実現しています。注ぐ段階で適用される接種処理により、グラファイトフレークの分布が完全にパーライト質のマトリックス内のタイプ A に改善され、材料に剛性と固有の振動減衰能力が与えられます。シェークアウト後、生の鋳物は制御された均熱のために摂氏 550 度の応力除去炉を通過し、冷却プロセスから残留歪みを除去し、機械加工前に部品の形状を安定させます。

耐振動性

鋳鉄製バルブプレートは、走行中に車両のエンジンとコンプレッサーのリンケージから伝わる連続的な機械振動を相殺するように構造的に最適化されています。内部の穴のバランスのとれた分布により、繰り返し発生する振動応力がコンポーネント全体に均等に分散され、長時間の凹凸のある道路の走行によって引き起こされるガスケットのずれや空気漏れが防止されます。このような耐振動機能により、適合するエアコンプレッサーは都市部の道路から荒れた山道まで、さまざまな舗装条件下でも安定した圧縮性能を維持します。

加工精度とリーク経路の制御

ボアの仕上げと表面の平坦度は、バルブ プレートのシール能力に直接影響します。応力除去サイクルの後、プレートは CNC マシニング センターに配置され、すべてのボルト穴が 1 つの治具で穴あけおよびタップ加工され、穴とデータムの位置の公差が 0.05 ミリメートルに維持されます。次に、シール面を長さ 100 ミリメートルあたり 0.01 ミリメートルの平坦度になるまでラッピングし、単色光源と光学的平坦性の下で検証します。表面粗さ計のチェックにより、表面粗さが Ra 0.6 ミクロン未満に留まり、コンプレッサーの体積効率を低下させる可能性のある微細な漏れ経路が減少していることが確認されます。最終監査サンプルはテストガスケットを使用して組み立てられ、水中で定格使用圧力の 1.2 倍に加圧され、合格には気泡の放出がゼロであることが求められます。

物流と保管の適応性

鋳鉄製バルブプレートは安定した物性を有しており、倉庫での長期保管や長距離国際輸送においても反りや寸法歪みを防ぎます。一貫した成形プロセスにより、完成品は通常の周囲温度と湿度下で一定の外形を維持し、世界の自動車部品ディーラーのバルク梱包や国境を越えた輸送における部品の変形によって引き起こされる異常な不良品の損失を削減します。

多く 鋳鉄製バルブプレート金型

製造トレーサビリティと認証

生産ライン全体は、精密自動車部品製造における 25 年以上の経験に裏打ちされた IATF 16949 認定管理システム内で稼働しています。入荷した未加工鉄の各バッチは、発光分光法を使用して材料証明書と照合して検証され、化学組成が溶融番号とともにアーカイブされます。機械加工プロセスのパラメータは統計管理図で監視され、限界寸法の能力指数は 1.33 以上に維持されます。完成したすべてのプレートには、鋳造ヒート番号、応力除去サイクル チャート、CNC プログラムの改訂、および最終検査レポートにリンクする永続的なバッチ コードが付いています。このトレーサビリティ構造は、プロセス フロー図、PFMEA 文書、材料認証を含む、コンプレッサー OEM プログラムの完全な PPAP レベル 3 提出をサポートします。

よくある質問

1.鋳鉄製バルブプレートはどのような装置に適していますか?

A: これらは主に、頑丈な工業用ピストンエアコンプレッサー、エンジニアリング車両ブレーキエアポンプ、大型定置式空気供給コンプレッサー、および長時間連続全負荷運転の機器に使用されます。アルミニウム合金プレートでは長期の寸法安定性を維持できない、高振動、高圧の作業シナリオを対象としています。

2. 新しい鋳鉄製バルブプレートを交換した後もコンプレッサーから空気が漏れます。その理由は何ですか?

A: 新しいバルブプレートの品質上の欠陥はほとんどありません。主な原因としては、シリンダー嵌合面の磨き残しやカーボンの残留、シリンダーヘッドのシール面の変形、吸気リードと排気リードの適合を同期して交換できていない、組立時のボルト締め付けトルクの不均一などが挙げられます。接触面を清掃し、バルブリードを交換し、トルクを調整して漏れを解消します。

3.鋳鉄製バルブプレートの推奨ボルトトルクと締め付け順序は何ですか?

A: 正確な値については、コンプレッサーのサービスマニュアルを参照してください。鋳鉄製の M6 ファスナーの場合、通常は 10 ～ 15 Nm です。ボルトは目標トルクの半分、最終値までの2段階に分けて斜めに締めてください。最初の 10 時間の運転後、シリンダー ヘッドが周囲温度にあるときに、校正済みのレンチを使用してトルクを再チェックします。均等なボルト荷重によりプレートの歪みが防止され、シール全周にわたって均一なリード接触が保証されます。

4.工場は設置前に鋳鉄製バルブプレートをどのように目視検査できますか?

A: 花崗岩のブロックなどの既知の平らな面にプレートを置き、手で揺すってみてください。ぐらつきが認められる場合は、歪みが残っていることを示します。ゴーゲージでねじ山の状態を検査し、シール面をきれいな指でなぞって傷や穴を見つけます。ボルト穴の端にバリがないか確認し、バリがある場合は目の細かいヤスリで取り除きます。これらの簡単なチェックに合格し、斜めに照らしたときに目に見える亀裂が見られないプレートは、すぐに設置できます。
