時速 120 km で高速道路を走行する現代の車両を想像してください。ホイール、エンジン、トランスミッションの内部には、何十ものオートベアリングコンポーネントは完全に同期して動作し、それぞれが巨大なラジアル荷重とアキシアル荷重に耐えながら回転シャフトをサポートします。ベアリングが 1 つ故障すると、ホイールの焼き付き、トランスミッションの損傷、またはエンジンの完全な故障を引き起こす可能性がありますが、今日の車両はベアリング関連の問題を 1 つも発生することなく 300,000 キロメートル以上走行するのが日常的です。この驚くべき信頼性を可能にしたのは何でしょうか?その答えは、相互に関連した 4 つの技術革命にあります。それは、顕微鏡レベルでの疲労に耐える先進的な材料、応力集中を排除する超精密製造、汚染物質の侵入を防ぐ高度なシーリング システム、故障が発生する前に予測する新興のスマート テクノロジです。これらの進歩により、素朴なオート ベアリングが、単純な機械部品から、路上を走るすべての車両の安全性と寿命を支える高度に設計されたシステムに変わりました。
この進化は偶然ではありません。これは、トライボロジー (摩擦と磨耗の科学)、冶金学、製造プロセス管理に関する数十年にわたる研究の成果です。今日の自動ベアリングは、わずか 20 年前には考えられなかった条件下で動作します。ホイールハブ用途では 150°C を超える温度、ターボチャージャーでは 10,000 RPM を超える回転速度、水、塩分、研磨粉塵にさらされます。それでも、故障率は一桁減少しました。この記事では、ベアリングのコアを形成する鋼材から、いつかベアリングに注意が必要な時期を車が「知らせる」ことを可能にするセンサーに至るまで、この信頼性革命を推進する具体的な技術的進歩を詳しく解説します。それぞれの進歩の背後にあるエンジニアリング哲学を探求し、これらの重要なコンポーネントを指定、保守、または製造する専門家に実践的な洞察を提供します。
アンオートベアリングは、摩擦を軽減し負荷をサポートしながら、回転または直線運動を可能にする精密設計の機械部品です。自動車用途の場合、自動ベアリングは、ホイールハブ、トランスミッション、エンジン、ステアリングシステム、オルタネーター、さらにはターボチャージャーなど、ほぼすべての可動アセンブリに使用されています。それらの機能を理解するには、人間の骨格系を想像してください。骨は構造を提供しますが、関節は動きを可能にします。オートベアリングは車両の「関節」であり、動作中に発生する重量と力を支えながらコンポーネントがスムーズに回転できるようにします。
自動ベアリングの基本構造は、タイプを問わず驚くほど一貫しています。これは 4 つの主要な要素で構成されています。内輪 (回転シャフトに取り付けられます)、外輪 (ハウジングに嵌め込まれます)、荷重を支えて摩擦を軽減する転動体 (ボール、ローラー、またはニードル)、転動体を等間隔に保つ保持器または保持器です。さらに、最新の自動車ベアリングのほとんどには、潤滑剤を保持し、汚染物質を排除するためのシールまたはシールドが組み込まれています。各要素の材質、形状、仕上げの選択によって、ベアリングの耐荷重、速度能力、耐用年数が決まります。車両で使用される最も一般的なタイプの自動ベアリングは次のとおりです。
オートベアリングの単純なスチールリングから今日のハイテクコンポーネントへの進化は、自動車自体の進化を反映しています。初期のベアリングは密閉されておらず、頻繁な潤滑が必要で、耐用年数は数万キロメートルに達していました。今日の自動車ベアリングは、車両自体よりも長持ちする耐久性のある密閉型ユニットです。この変革は、単一の画期的な進歩によって推進されたものではなく、材料科学、製造精度、品質管理における卓越性の絶え間ない追求によって推進されてきました。
の世界で自動車用ベアリング、信頼性の物語は、しばしば見落とされがちな 1 つの要素、つまり素材から始まります。 1980 年代に製造された従来のホイール ベアリングの場合を考えてみましょう。その鋼には、応力集中体として機能するアルミナやケイ酸塩の微細粒子である非金属介在物などの不純物が含まれていました。毎日の運転による周期的な負荷がかかると、これらの介在物によって微小な亀裂が発生します。数万回の応力サイクルを繰り返すと、亀裂は軌道の一部が剥離するまで広がり、動作が荒くなり、騒音が発生し、最終的には故障が発生します。これは設計上の欠陥ではありませんでした。それは物質的な限界でした。
現在、自動車ベアリング業界は、高純度の軸受鋼の採用により、この制限を大幅に克服しています。最新の規格は通常、SAE 52100 (GCr15 としても知られる) の修正バージョンであり、真空脱ガスやエレクトロスラグ再溶解などの高度な精製プロセスを使用して製造されます。これらのプロセスにより、酸素と介在物の含有量が歴史的に前例のないレベルまで減少します。その結果、根本的に疲労に対する耐性が向上した鋼が生まれました。当社の工場では、高純度鋼で作られた最新の自動ベアリングの L10 寿命 (ベアリングの母集団の 90% が生存する寿命) が、通常、従来の鋼で作られた同等のベアリングの 3 ～ 5 倍長いことを確認しました。
鋼の化学以外にも、熱処理プロセスも同様に重要です。自動ベアリングは、丈夫で耐衝撃性のコアを維持しながら、軌道面に硬くて耐摩耗性の表面を備えていなければなりません。これは、精密浸炭または高周波焼入れとそれに続く制御された焼き戻しによって実現されます。冶金学的目標は、微細で均一な粒径を備えた焼き戻しマルテンサイトの微細構造を達成することです。この構造は、脆性破壊のリスクを最小限に抑えながら、硬度 (通常、ロックウェル スケールで 58 ～ 62 HRC) を最大化します。近年、当社の工場では、より深く、より一貫した硬度プロファイルを生成する高度な表面硬化技術も導入し、当社の自動ベアリング製品の疲労寿命をさらに延長しています。
レーシング車両や大型商用車など、絶対的に最高のパフォーマンスが要求される用途では、セラミックハイブリッドベアリングの使用が増えています。これらの自動ベアリングは、鋼よりも軽く、硬く、耐食性に優れた窒化ケイ素 (Si3N4) セラミックで作られた転動体を備えています。セラミック転動体は高速での発熱が少なく、短時間であれば無潤滑で動作できるため、緊急事態においては大きな利点となります。コストは大幅に高くなりますが、速度機能と耐用年数のパフォーマンスは大幅に向上します。私たちは寧波 Maixun 機械製造有限公司は、スチールとセラミックの両方のハイブリッド自動ベアリング ソリューションの製造と供給に関する専門知識を開発し、お客様に特定の性能要件と予算の制約に基づいた選択肢を提供しています。
最高品質の鋼であっても、十分な精度で製造されていなければ早期に破損してしまいます。ある人の旅オートベアリングスチールビレットから完成品コンポーネントに至るまで、公差は容赦なく削減されます。重要な表面、つまり軌道と転動体を考慮してください。表面粗さ、真円度、寸法精度はベアリングの寿命と性能に直接影響します。軌道面に 1 つの傷や数ミクロンのずれがあると、疲労亀裂を引き起こす応力上昇が発生し、ベアリングの寿命が大幅に短くなる可能性があります。
最新の自動ベアリングの製造プロセスは、慎重に計画された一連の作業です。それは鋼リングの鍛造から始まり、材料の結晶粒の流れを整えて強度を向上させます。次に、リングをおおよその寸法に加工し、必要な硬度プロファイルを達成するために熱処理が続きます。しかし、本当の精度は研削と超仕上げの段階で生まれます。ここでは超硬砥石と砥石を使用し、軌道面の表面粗さ（Ra）0.1マイクロメートル以下を実現しています。この鏡面仕上げは、金属間の接触を防ぎ、摩擦や摩耗を軽減する信頼性の高い潤滑膜の形成に不可欠です。
ボール、ローラー、針などの転動体も同様の動きをします。これらは、ミクロン単位で測定される公差に合わせて研削および研磨されます。最新の自動ベアリングでは、ボールの真球度は通常 0.05 マイクロメートル以内で、その直径はベアリング内の他のボールと数マイクロメートル以内で一致します。これにより、荷重がすべての転動体に均等に分散され、ベアリングの耐荷重と耐用年数が最大化されます。当社の工場は、数百万の部品にわたってこれらの公差を一貫して維持する高精度 CNC 研削盤と自動ラッピング ラインに投資してきました。
おそらく、製造精度における最も重要な進歩は、工程内測定とフィードバックの統合です。最新の研削盤には、コンポーネントの寸法を継続的に測定し、リアルタイムで研削パラメータを調整するセンサーが装備されています。研削後、すべての自動ベアリングはラジアルすきま、振動レベル、トルクの測定を含む包括的な検査プロセスを受けます。一般的な検査ラインには、表面下の欠陥を検出する振動分析装置、真円度試験機、磁粉検査用のガウスメーターが含まれる場合があります。これらの検査データは記録および分析されるため、当社の工場はプロセスを継続的に改善し、新たな品質問題がお客様に影響を与える前に特定できるようになります。
精度の影響を説明するために、標準の自動ベアリングと高精度バージョンの一般的なパラメータの次の比較を検討してください。
| パラメータ | 標準オートベアリング | 高精度オートベアリング |
| 軌道面粗さ（Ra） | 0.2～0.4μm | < 0.1 μm |
| ボールの真球度 | 0.1～0.2μm | < 0.05 μm |
| ラジアル振れ | 5～8μm | < 3 μm |
| 振動レベル（加速度） | 35～45dB | < 25dB |
| 計算された L10 寿命 | 10万km | 300,000km以上 |
自動車ベアリングの信頼性に対する最も重大な脅威の 2 つは、汚染物質の侵入と潤滑剤の損失です。完璧に設計および製造されたベアリングでも、適切にシールまたは潤滑されていないと、早期に故障する可能性があります。これは、ベアリングが水、道路塩分、ブレーキダスト、極端な温度変化にさらされる自動車用途に特に当てはまります。最新のシールおよび潤滑システム自動車用ベアリング彼らは、その目覚ましい兵役生活の縁の下の力持ちです。
未舗装路を頻繁に走行する車両に取り付けられたホイールベアリングを考えてみましょう。塵や砂はベアリングのリング間の最小の隙間にも侵入する可能性があります。これらの砥粒が内部に入ると、高度に磨かれた軌道や転動体上でサンドペーパーのように作用し、急速な摩耗を引き起こします。同様に、水の浸入は錆や腐食を引き起こす可能性があり、摩耗を促進する研磨粒子が生成されます。これらの脅威に対抗するには、多層シールシステムが不可欠です。 20 世紀初頭の単純なフェルトワッシャーから、20 世紀半ばのゴム接触シール、そして今日の洗練されたラビリンスシールや磁気シールに至るまで、シーリング技術の進化は目覚ましいものがあります。
最近の自動車ベアリングは、一般的に「生涯密閉型」設計として知られている設計を採用しています。これには通常、外輪の溝に押し込まれ、内輪に軽く接触するゴム製シールが含まれます。シールは、グリース潤滑剤を内部に保持しながら、汚染物質に対するバリアとして機能します。より高度な設計にはマルチリップ シールが組み込まれており、複数のシール リップが冗長保護を提供します。一部の高性能アプリケーションでは、シールと回転リングが水や塵が容易に通過できない曲がりくねった経路を形成するラビリンス シールが使用されます。当社の工場では、一般用途向けの標準コンタクトシールから、オフロードやヘビーデューティー用途向けの高度なラビリンスシールまで、特定の環境に合わせた幅広いシーリングオプションを提供しています。
潤滑は信頼性の方程式の残りの半分です。オートベアリングに使用されるグリースは単なるオイルではありません。これは、基油、増粘剤、添加剤の慎重に設計された混合物です。基油は潤滑膜を形成し、増粘剤は油を所定の位置に保持し、添加剤 (耐摩耗剤、酸化防止剤、防錆剤など) は極端な条件下で軸受表面を保護します。適切なグリースを選択することが重要です。グリースが硬すぎると熱が発生して摩擦が増大し、グリースが薄すぎると適切な保護が得られません。ほとんどの自動車用途には、ISO VG 68-100 基油を使用したリチウム複合グリースまたはポリウレア増粘グリースが推奨されます。ただし、エンジンのベアリングなどの高温用途では、より高い粘度指数の合成グリースが必要になる場合があります。当社の工場では、用途の動作条件に合わせてグリースの種類と量を指定できる、カスタマイズされた自動ベアリング グリース ソリューションを提供しています。
| シールタイプ | 保護レベル | 代表的な用途 |
| シングルリップ接触シール | 適度 | 乗用車用ホイール（標準装備） |
| ダブルリップコンタクトシール | 高い | 乗用車用ホイール（プレミアム）、小型トラック |
| ラビリンスシール | 非常に高い | オフロード、農業用、大型トラック |
| 磁気シール | 過激 | 高速性能、レーシング |
次のフロンティアオートベアリング信頼性とは、より優れた鋼材やより厳しい公差を意味するものではなく、知性を意味します。 「スマート ベアリング」のコンセプトは、センサーをベアリング アセンブリに直接統合し、温度、振動、回転速度などの重要な動作パラメータをリアルタイムで監視できるようにします。このデータは車両の車載コンピュータまたはクラウドベースのシステムに送信でき、高度なアルゴリズムがデータを分析して潜在的な故障を発生前に予測します。これは予知保全の本質です。事後対応の修理スケジュールから、コンポーネントの実際の状態に基づいて、必要な場合にのみメンテナンスが実行される事前対応システムへの移行です。
商用車のフリートを考えてみましょう。各車両には、ホイール、トランスミッション、エンジンに数十個のオート ベアリングが搭載されている場合があります。従来、フリート管理者は一定のメンテナンス間隔に依存し、あらかじめ決められた走行距離でベアリングを検査または交換していました。このアプローチは非効率的です。ベアリングは良好な状態にある間に交換されることが多く、不必要なコストとダウンタイムが発生したり、逆に交換が間に合わず早期に故障したりする可能性があります。スマート ベアリング システムは、この方程式を劇的に変えます。各ベアリングのセンサーはその状態を継続的に監視し、振動パターンや温度の変化が差し迫った故障を示す場合には、フリート管理システムにアラートを送信します。メンテナンスは最適な時期にスケジュールされ、車両のダウンタイムが最小限に抑えられ、ベアリングの全耐用年数が最大限に活用されます。
スマートベアリングの背後にあるテクノロジーは急速に進化しています。初期のバージョンは単純な加速度計またはサーミスターに依存していましたが、今日のシステムには、複数のパラメーターを同時に測定できる高度な MEMS (微小電気機械システム) センサーが組み込まれています。信号は統合されたマイクロコントローラーによって処理され、ノイズが除去され、振動の特徴が分析されます。機械学習アルゴリズムをトレーニングして、剥離、ブリネリング、潤滑劣化などのさまざまな故障モードに関連する特定のパターンを認識できるため、より正確な診断が可能になります。自動車ベアリング業界にとって、これは破壊的な傾向です。これにより、価値提案が純粋な機械コンポーネントから統合されたセンシングおよび監視ソリューションに移行します。
私たちの工場はすでにこの将来に向けて準備を進めています。当社は最高の品質基準を備えた従来の自動ベアリングの製造を継続する一方で、お客様のセンサーの統合を可能にするスマート ベアリング プラットフォームも開発しました。感知素子と通信ポートを収容できるベアリング ハウジングを設計することで、当社の製品は将来も保証されます。このアプローチにより、お客様は当社の精密製造専門知識の恩恵を受けながら、独自のセンサー技術を柔軟に選択できるようになります。私たちは、スマート ベアリングが最新の車両の信頼性を向上させるだけでなく、アフターマーケット業界に革命をもたらし、事後保全から真の状態ベースのサービス モデルへの移行を可能にすると信じています。
質問 1: 自動ベアリングが故障し、交換が必要であることを示す一般的な兆候は何ですか?
回答: 最も一般的な症状には、特に旋回中に車の速度とともに増加するヒューヒューという音や轟音などがあります。ホイールの緩みや遊びの感覚。ハンドルまたは床板の振動。ひどい場合には、ホイールハブから顕著な熱が発生します。オートベアリングが故障すると、車両が片側に引っ張られたり、タイヤが不均一に摩耗したりする可能性があります。ベアリングに問題があると思われる場合は、すぐに車両の点検を受けることをお勧めします。 Ningbo Maixun Machinery Manufacturing Co., Ltd では、早期故障を防ぐために、高品質の交換用ベアリングを使用し、ベアリングが正しく取り付けられていることを確認することをお勧めします。
質問 2: 自動ベアリングの L10 寿命評価は何を意味しますか?また、それはどのように計算されますか?
回答: L10 寿命はベアリングの信頼性の統計的尺度であり、同一のベアリングの母集団の 90% が所定の荷重と速度の下で疲労の最初の兆候が現れるまでに存続する回転数または動作時間として定義されます。これは、ボール ベアリングの場合は L10 = (C/P)^3 (ローラー ベアリングの場合は L10 = (C/P)^(10/3)) という公式を使用して計算されます。ここで、C はベアリングの基本動定格荷重 (耐荷重能力の尺度)、P はベアリングにかかる等価動荷重です。 L10 寿命が長いということは、所定の荷重に対するベアリングの耐久性が高いことを意味します。
質問 3: 損傷を防ぐために自動ベアリングを取り付ける正しい手順は何ですか?
回答: 自動ベアリングの予想耐用年数を達成するには、適切な取り付けが不可欠です。重要な手順は次のとおりです。 1) シャフトとハウジングがきれいでバリがないことを確認します。 2) ベアリングと取り付け面にきれいな潤滑剤の薄い層を塗布します。 3) 取り付けられるリングにのみ力を加える、適切なサイズの取り付けツールを使用します (回転要素を決して押さないでください)。 4) ベアリングを均等かつスムーズに押して、完全に装着されていることを確認します。 5) 取付け後、軸受がスムーズに回転し、異音や抵抗がないことを確認してください。当社の工場では、すべての自動ベアリング製品に対して詳細な取り付けガイドと技術サポートを提供しています。
質問 4: セラミックハイブリッド自動ベアリングは常にスチールベアリングよりも優れていますか?また、どのような用途に最適ですか?
回答: セラミックハイブリッドベアリング (セラミック転動体とスチールリングを備えた) には、全スチールベアリングに比べて、低密度 (遠心力の低減)、より高い硬度と弾性率 (摩耗と剛性の増加)、およびより低い熱膨張 (寸法安定性の向上) などのいくつかの利点があります。また、高速での発熱も少なく、限界潤滑下でも動作できます。ただし、価格は大幅に高くなります。これらは、非常に高速を必要とする用途 (例: ターボチャージャー、電気モーター)、極端な温度、または軽量化が重要な用途 (例: 航空宇宙、レース) に最適です。ほとんどの標準的な自動車用途では、高品質スチール製オート ベアリングがコストとパフォーマンスの最適なバランスを提供します。
質問 5: 同じサイズの自動車用ベアリングの価格がメーカー間でこれほど異なるのはなぜですか?
回答: 価格の変動は、材料の品質、製造精度、品質管理基準の違いを反映しています。低コストの自動ベアリングでは、高レベルの不純物、精度の低い研削と仕上げ、および厳密でない検査プロセスを含む低級鋼が使用される場合があり、これらすべてが耐用年数と信頼性を大幅に低下させる可能性があります。寧波 Maixun Machinery Manufacturing Co., Ltd の工場では、材料の選択、生産、最終検査をカバーする包括的な品質保証システムに従って、すべての自動ベアリングが厳しい要件を満たしていることを保証します。当社の製品は最安値ではありませんが、L10 寿命評価とフィールドパフォーマンスに反映されているように、信頼できるパフォーマンスと長期的な価値を提供します。

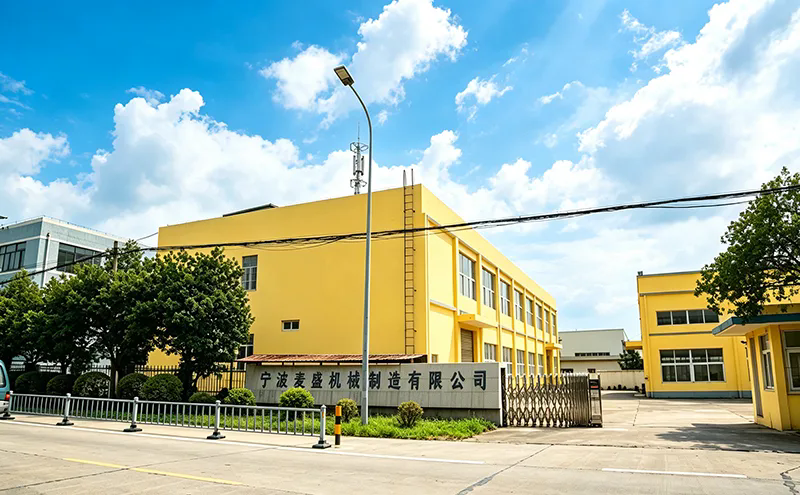

寧波 Maixun 機械製造有限公司は1999年に設立され、コンプレッサーのバルブプレート、オイルパン、シリンダーヘッド、ファンブラケット、タイミングカバーなどの精密自動車部品を専門としています。当社は人本位、品質第一の理念のもと、安定したグローバルな事業体制を構築してきました。当社の 30,000 平方メートルの工場は、江北荘橋工業区にある 7,000 平方メートルの近代的な作業場を備えており、専用の CNC、フライス加工、穴あけ、旋削の生産ラインを備えています。充実した試験設備と厳格な現場管理により、安定した効率と信頼できる品質を確保し、世界中のお客様の信頼できるパートナーとなっています。
コアを形成する高純度鋼から、いつかその健康状態を予測する可能性のある高度なセンサーに至るまで、自動ベアリングは目覚ましい変革を遂げてきました。今日の自動ベアリングは、システム工学の力の証です。材料科学、精密製造、シーリング技術、そして新たなスマート システムがすべて融合して、並外れた信頼性のコンポーネントを生み出しています。その結果、これまでのどの車両よりも安全で、より効率的で、より長持ちする車両が誕生しました。で寧波 Maixun 機械製造有限公司、私たちはこの進歩の物語に貢献できることを誇りに思っています。品質、精度、顧客満足度に対する当社の取り組みにより、オートベアリングの製品とプロセスを継続的に改善することができます。
自動車ベアリングのニーズを満たす信頼できるパートナーをお探しの場合は、ぜひ当社にお問い合わせください。代理店、OEM、メンテナンス専門家を問わず、当社は広範な技術的専門知識と卓越性への取り組みに裏打ちされたあらゆる種類の自動ベアリング製品を提供します。当社のソリューションがどのようにお客様の特定の要件を満たすことができるかについて説明しましょう。今すぐ寧波 Maixun Machinery Manufacturing Co., Ltd にお問い合わせください。ご相談またはお見積りのため。当社は自動車の信頼性におけるグローバルパートナーです。
