アルミカークランプ

当社のアルミニウム カー クランプは、アルミニウム本来の延性を利用して、安定したクランプ強度を維持してシャーシの余分な負荷を軽減しながら、自動車パイプライン アセンブリの大幅な軽量化を実現します。最適化された軽量構造により、車両の余分な重量が効果的に削減され、不必要な燃料消費が削減されるため、新エネルギー車と従来の燃料車の改造の両方に最適です。一方、その柔軟な金属テクスチャーは、エンジンの作動によって発生する周期的な振動を吸収し、隣接するゴムパイプへの剛性押出による損傷を防ぎ、車両の冷却および燃料供給システムの潜在的な故障の危険を軽減します。

合金の特性と軽量化

アルミニウム カー クランプ本体は、炭素鋼の約 3 分の 1 である重量比強度を考慮して選択された材料である 6061 アルミニウム合金で形成されています。複数のクランプが車両の排気回路または冷却回路に沿って使用される場合、この密度の違いは、ばね下質量の目に見える減少につながります。通常、T6 熱処理後の引張降伏強度は 240 MPa を超え、熱サイクルが繰り返されてもバンドの形状が維持されます。さらに、この合金の破断伸びは 8% を超えているため、クランプが亀裂を生じることなくチューブの楕円形に適合することができ、高振動環境での利点となります。

表面保護と耐腐食性

標準クランプには、表面に 10 ～ 15 ミクロンの酸化膜を形成する硫酸陽極酸化層が施されています。このフィルムは、道路の凍結防止塩、酸性の排気凝縮水、自動車洗浄用化学物質からの攻撃に耐性があります。私たちの研究室では、塩水噴霧、乾燥、摂氏 40 度の湿度の繰り返しサイクルを実行する周期腐食テストを使用して、10 年間の使用暴露をシミュレートしています。 60 サイクル後でも、陽極酸化アルミニウムには卑金属のピッチングが見られません。カスタムカラーは、多孔質酸化物構造内に顔料を閉じ込める染色と封止のステップによって実現され、長年の太陽光や熱にさらされても安定した外観を実現します。

CNC 加工と寸法の整合性

各クランプは、専用の生産セルで連続した CNC フライス加工および穴あけプロセスを経ます。固定具は鋳造基準点に配置されるように設計されており、2 つのクランプ半体の平行度が 0.1 ミリメートル以内に保たれます。機械加工後、三次元測定機で合わせ面の平面度とボルト穴の位置をサンプリングベースでチェックし、重要な機能直径は NIST トレーサブルな校正を備えた合否ゲージを使用して 100% 検証されます。このプロセス内制御とプロセス後制御の組み合わせにより、顧客施設でのアセンブリの位置ずれのリスクが軽減されます。

OEM パーソナライゼーション

サイズ校正と表面色のカスタマイズは、このアルミニウム クランプのお客様の実際のパイプ パラメータに従って実現できます。当社の工場は、少量の試用注文のサンプル生産と大量の大量生産を同期してサポートし、世界の自動車アクセサリー販売業者の差別化されたブランドのパッケージングの需要に応えます。

製品の展示

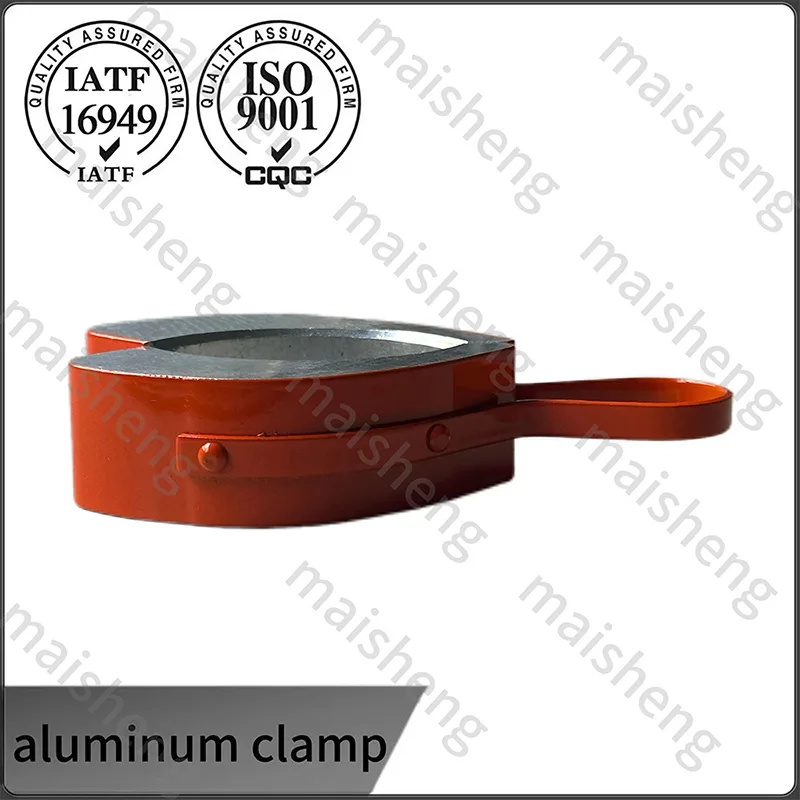

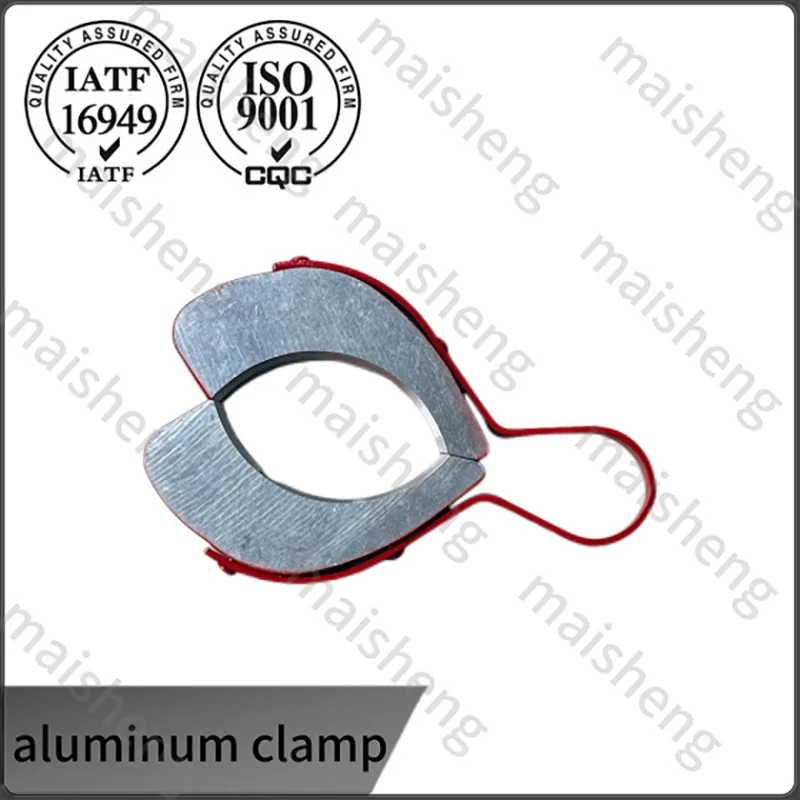

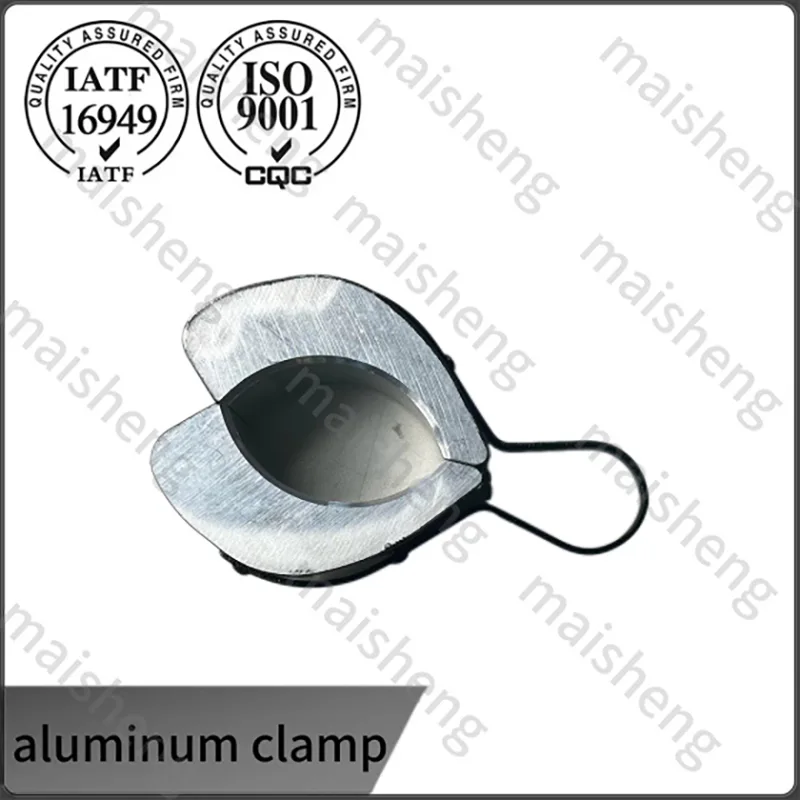

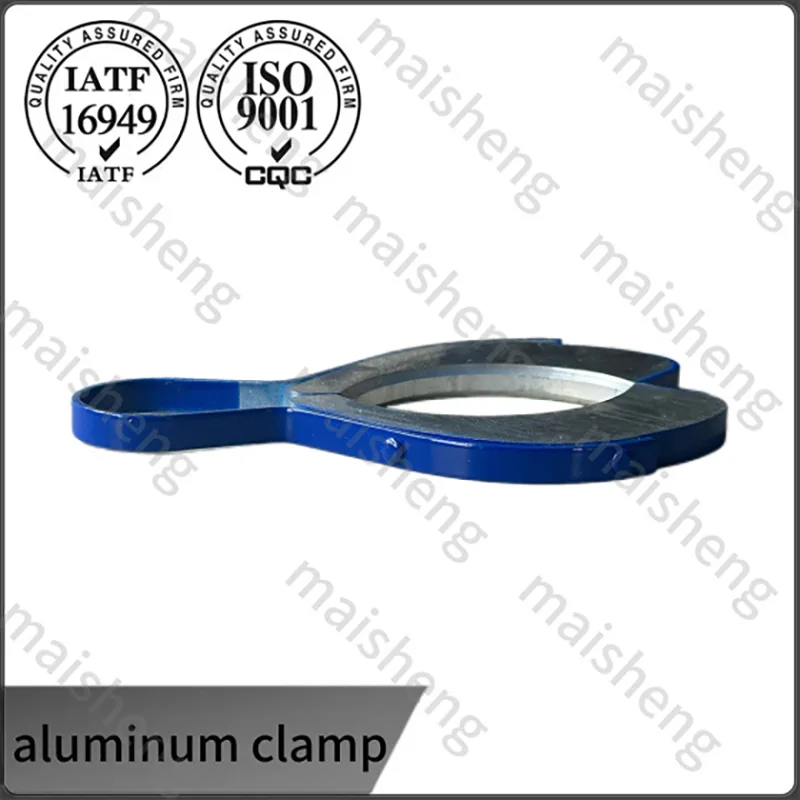

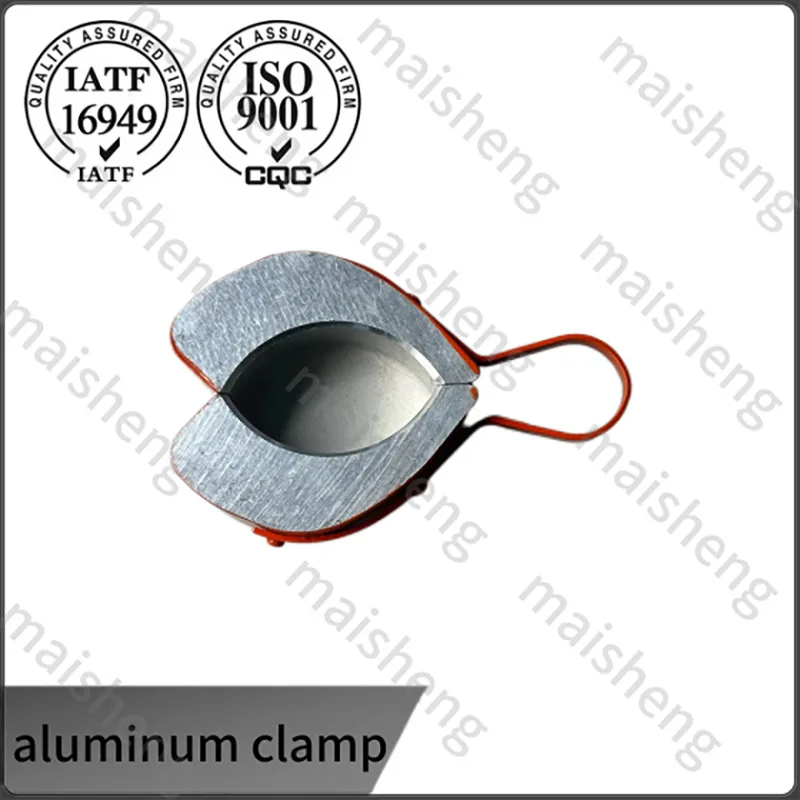

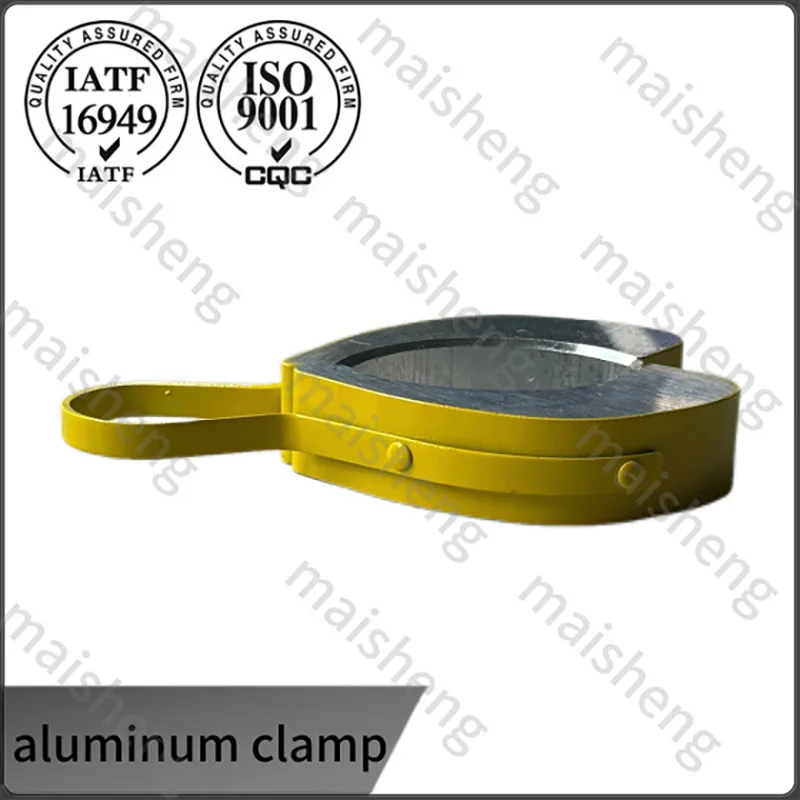

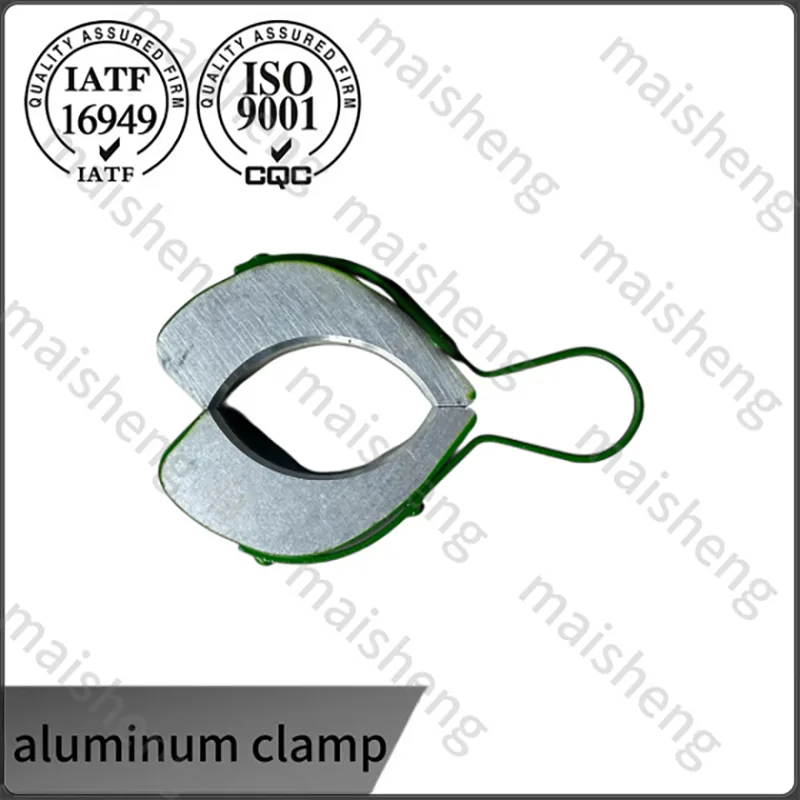

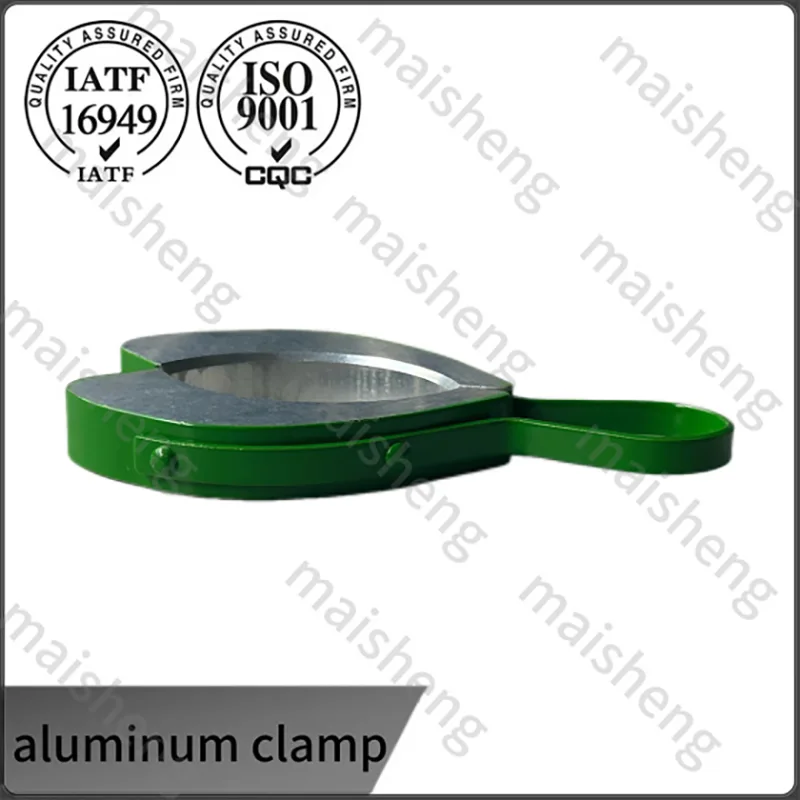

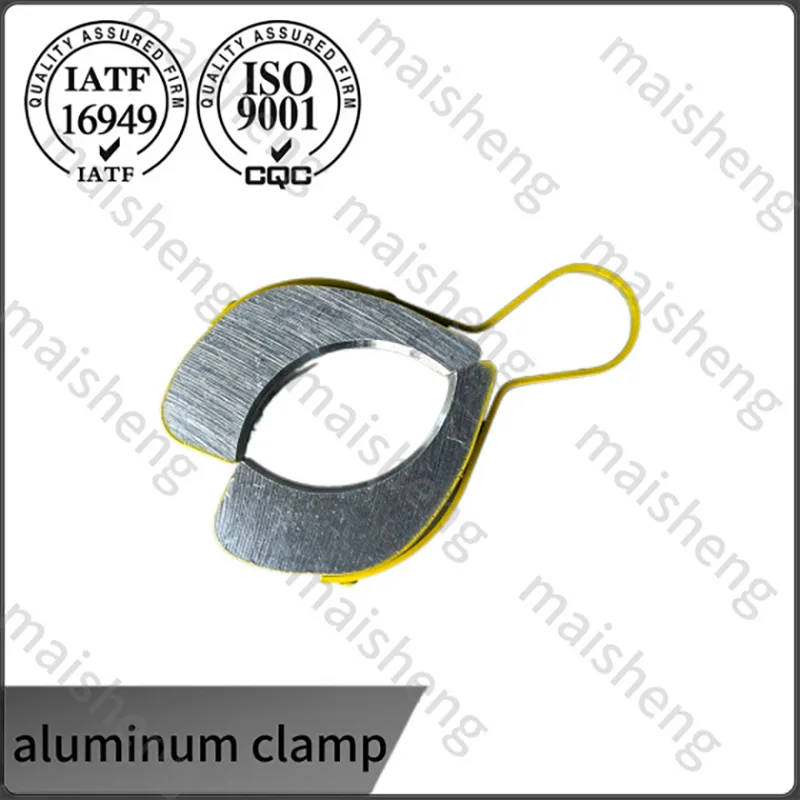

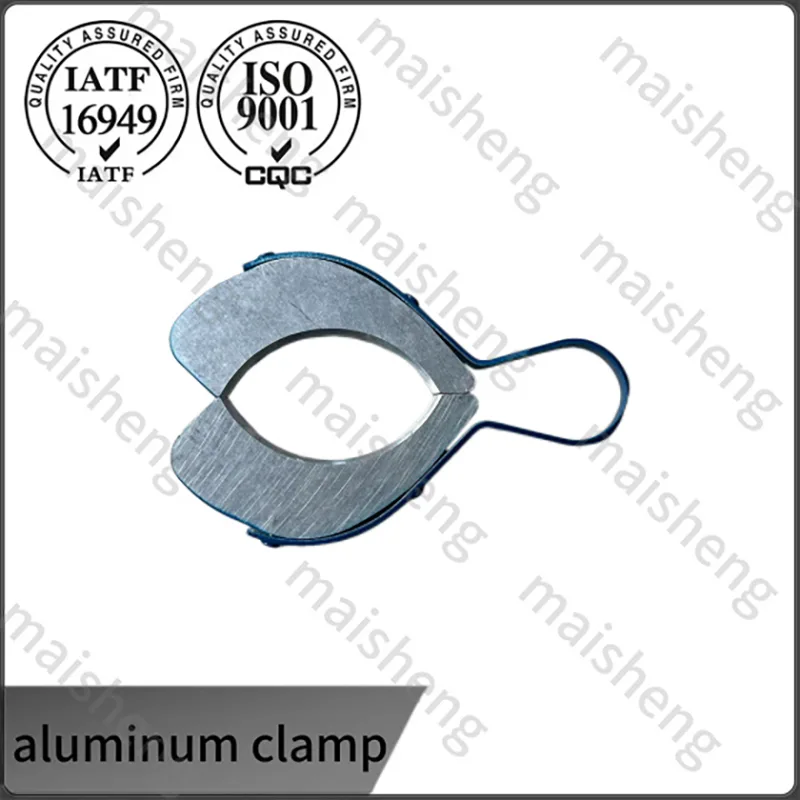

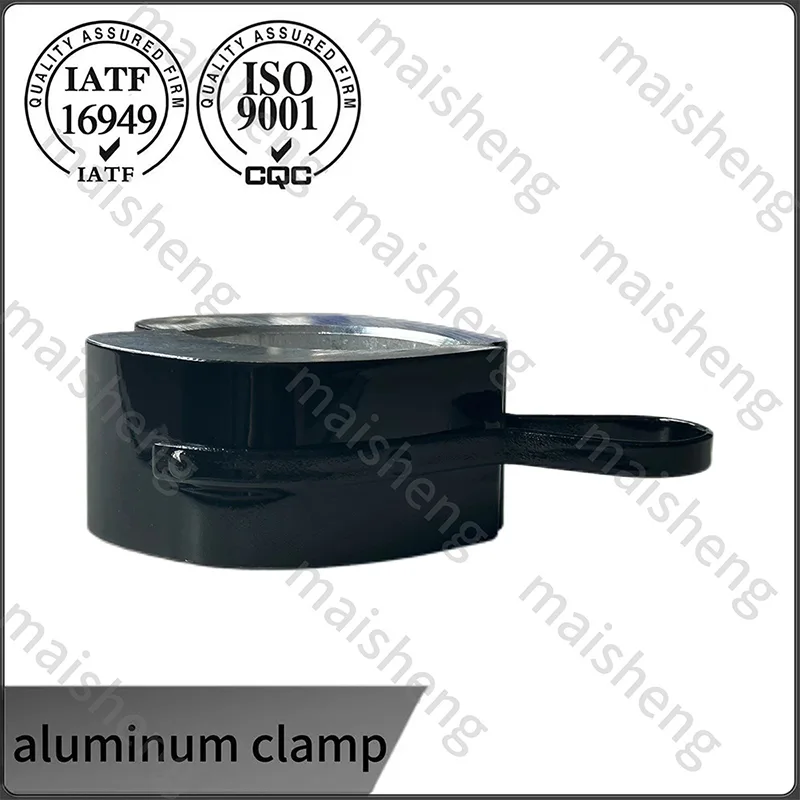

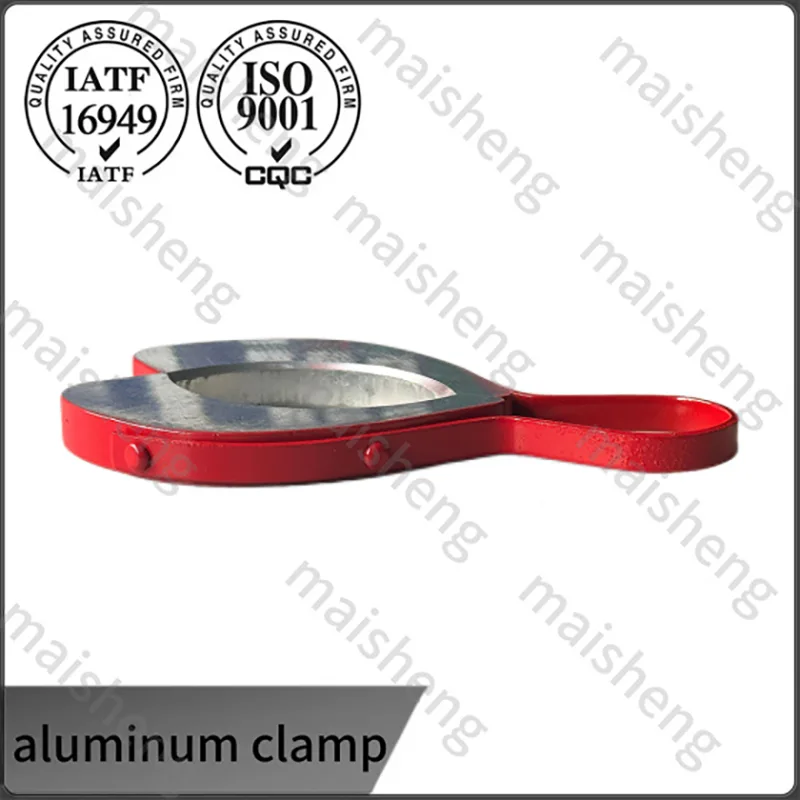

実際に撮影された写真には、複数のカラーオプションとアルミニウムクランプの外観が完全に表示されており、購入者が注文前にアイテムのスタイルを直感的に確認するのに役立ちます。

企業の製造基盤

25 年以上のコンポーネントの製造と輸出の経験を持つこの施設は、IATF 16949 認定システムに基づいて運営されています。当社のアルミニウム クランプの生産は、クローズド ループ サプライ チェーンの恩恵を受けています。認定された製錬所からの生のインゴット、社内のクランプ本体のダイカストまたは鍛造、CNC 仕上げ、陽極酸化処理ライン、最終組み立てはすべて 1 つの工業地帯内で行われます。この垂直統合によりリードタイムが短縮され、完全なバッチ系図が可能になります。プロセスフロー図、PFMEA、制御計画、測定システム分析レポートなどの標準 PPAP 提出パッケージが利用可能です。

検証テストと実世界のデータ

新しいクランプ設計がリリースされる前に、プロトタイプは破損するまでのトルクの決定、ISO 16750-3 に基づく振動試験、摂氏マイナス 40 ～ 150 度の熱衝撃などの試験計画を受けます。クランプ力は、代表的なチューブ アセンブリに取り付けられたロード セルを使用して測定されます。クランプは、完全なテスト シーケンスの後、初期力の少なくとも 75 パーセントを維持する必要があります。中東と北米での小型商用車の実世界のフリートトライアルでは、クランプの緩みや腐食関連の保証請求がなく、累計 200,000 キロメートル以上を走行しており、当社のエンジニアリング チームは製品の信頼性に自信を持っています。

よくある質問

1.アルミニウム合金エキゾーストパイプクランプとは何ですか?

A: アルミニウム合金エキゾーストパイプクランプは、6061/A380アルミニウム合金のダイカストまたはCNC精密機械加工によって形成された軽量で高温耐性のあるパイプラインファスナーです。これは、乗用車、新エネルギー長距離自動車、ライトバン、小型改造車の排気管継手の接続と固定に特に使用され、排気管の2つのセクションをしっかりとロックし、振動伝達を遮断し、高温の排気ガスをシールします。

2.アルミニウム合金エキゾーストクランプの故障を示す異常な車両信号は何ですか?

A: 走行中にパイプラインの接続位置で明らかに大きな排気音が聞こえます。車のシャーシの下に広がる刺激的な排気臭。加速時にクランプギャップから黒煙が溢れ出る。アルミニウムのクランプ本体に目に見える曲げ変形が見られます。内蔵シールガスケットの完全な脱落と経年粉砕。

3.アルミクランプの推奨取り付けトルクはどれくらいですか?

A: M6 ファスナーの場合、アルミニウム ボディを歪ませることなく目標の締め付け力を達成するには、通常 8 ～ 10 Nm のトルク範囲で十分です。 M8 ボルトの場合、15 ～ 18 Nm が一般的です。ボルトのネジ山には常に軽く潤滑し、交互に少しずつ締めてください。校正済みのトルク レンチが入手できない場合は、クランプの半分が隙間が見えなくなるまで均等に閉じるまで締めてから、さらに 4 分の 1 ～ 5 回転回転させます。過剰なトルクを与えると、アルミニウムのネジ山が切断されたり、バンドが永久に変形したりすることがあります。

4.クランプはシリコンホースやゴムホースにも使用できますか?

A: はい、滑らかな内側の輪郭と丸みを帯びたエッジにより、柔らかいホース素材への切り込みを防ぎます。シリコン接続の場合は、過度の圧縮永久歪みを防ぐために薄いステンレス鋼のインサートを追加できます。当社のアプリケーションエンジニアがクランプの直径がシール位置でのホースの外径と一致していることを確認できるように、ホースの壁の厚さとデュロメーターを共有することをお勧めします。

5.カスタムカラーとブランド要件をどのようにサポートしますか?

A: 当社の陽極酸化ラインではクランプを何十色にも染めることができ、ブランドロゴや部品番号のレーザー彫刻やシルクスクリーン印刷も提供しています。お客様は Pantone のリファレンスまたは物理的な色見本を提供し、生産を開始する前に仕上げ承認サンプルを作成します。色の均一性は出荷ごとにマスター標準と照合してライトブースでチェックされ、密着性はクロスハッチテープ法を使用してテストされます。
