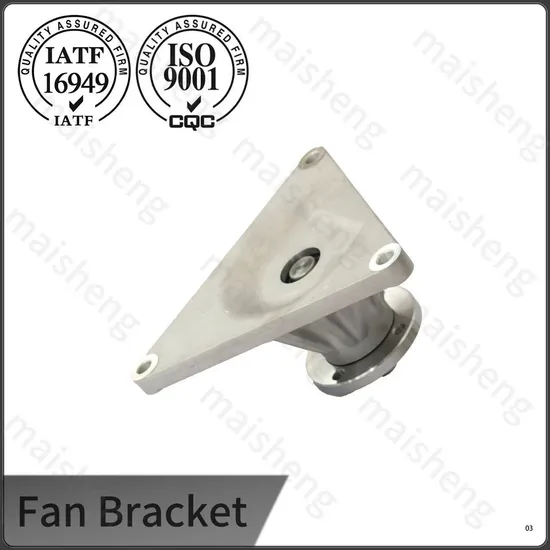

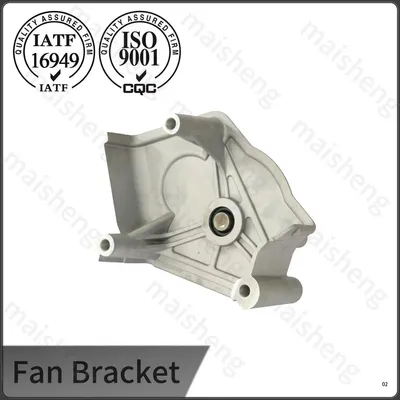

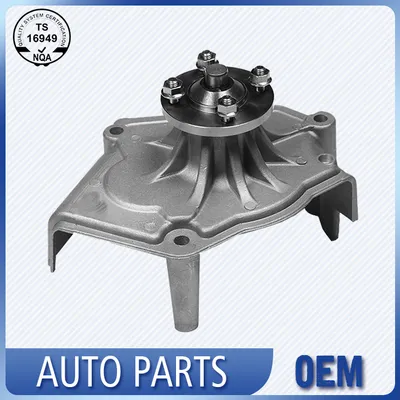

商用車エンジン冷却ファンブラケット

商用車エンジン冷却ファンブラケットは、商用車のエンジン冷却システムを支える中核的な構造部品です。フリートおよびエンジニアリング車両のシナリオ向けに専門的に製造されたこの商用車用ファン ブラケットは、冷却ファンの動作を安定させ、長期の運転振動によって引き起こされるファンのオフセットや揺れの問題を解決し、継続的かつ効率的なエンジンの熱放散を保証します。

材料と鋳造の完全性

ブラケット本体は、GJS-500-7 に準拠した高強度ダクタイル鋳鉄グレードから鋳造されており、最小引張強度 500 MPa と 7% 以上の伸びを兼ね備えています。球状グラファイト構造は自然な亀裂防止装置として機能し、エンジン ブロックとファン クラッチ アセンブリから伝わるねじり振動を吸収します。各溶融物は、レジンボンド砂型に注ぐ前に、塊状化のためにマグネシウムフェロシリコン合金で処理されます。取鍋から採取された分光計サンプルにより、炭素、シリコン、マグネシウムのレベルが厳密な制御範囲内にあることが確認されます。鋳物は摂氏 720 度でフェライト化焼鈍サイクルを受け、部品全体の硬度のばらつきを減らし、機械加工性を向上させると同時に、時折の過負荷パルスに耐えられる十分な伸びを維持します。

構造上の利点

最適化された強化構造と統合成形プロセスを採用した当社の商用車用ファンブラケットは、長期使用時の構造変形や疲労損傷を回避します。この商用車用ファンブラケットは標準の取り付け穴と正確な寸法公差を備えており、元の取り付け位置と完全に一致し、シームレスな交換を実現します。

加工・組立精度

機械加工されたフィーチャーには、ベアリング ハウジングの穴、プーリーの取り付け面、ダウエル ピンの位置が含まれており、すべて横型マシニング センター上の 1 つの治具で仕上げられます。ボアの円筒度は 0.015 ミリメートル以内に保たれ、各ボアに沿った 3 つの垂直位置で真円度データを記録する精密エアゲージによってチェックされます。ボルト穴のパターンは、エンジンのフロント カバーの境界面を表すマスター プレートと照合して検証され、取り付け後にファンの軸がクランクシャフトの中心線から 0.2 ミリメートル以内に留まることが保証されます。ブラケットが組み立てステーションに移動する前に、ねじの深さとピッチ直径が合否ゲージで確認され、そこでベアリングとシールが制御された油圧の下で圧入されます。

製品性能

商用車エンジン冷却ファンブラケットは、重荷重、高温、凹凸のある作業環境に適応し、優れた構造剛性と耐振動性を備えています。この商用車用ファン ブラケットは、頻繁な発進停止や長距離運転条件下でも正確な組み立て精度を維持し、冷却システムの故障率と車両のダウンタイム損失を効果的に削減します。

商用車ファンブラケット金型

品質基準

すべての商用車エンジン冷却ファンブラケットは業界の製造基準に準拠しており、出荷前に厳格な寸法検査と構造安定性テストを受けています。この商用車用ファン ブラケットは全体的な耐久性に焦点を当てており、フリート メンテナンスや一括交換のための軽、中型、大型商用車の長期運用ニーズに対応します。

耐久性検証と現場観察

各製造ロットの代表的なサンプルは、完全に組み立てられた冷却モジュールを再現するテスト装置に取り付けられ、2g の加速度で 30 Hz から 300 Hz までの段階的な周波数掃引を受けます。共振周波数がマッピングされ、設計モデルと比較され、ブラケットが既知のエンジン点火順序を増幅していないことが確認されます。周囲温度 85 度、連続 4000 rpm のファン速度で 600 時間の長期耐久運転を行った結果、ベアリングの遊びの増加は 0.03 ミリメートル未満でした (ファン ハブのダイヤル インジケーターで測定)。地域の配送トラックを対象としたフリートトライアルでは、ブラケットの交換がゼロの高速道路と建設現場の道路が混在する50万キロメートル以上を累積し、テストされた負荷範囲で80万キロメートルを超える計算上のB10寿命をサポートしています。

製造基盤とトレーサビリティ

この生産ラインは、25 年以上にわたり自動車の鉄およびアルミニウム部品を専門としてきた IATF 16949 認定工場内にあります。ダクタイル鋳鉄の各バッチには、分光計のレポート、砂の特性ログ、および焼鈍炉のチャートに関連付けられる熱番号がタグ付けされています。機械加工されたブラケットには、三次元測定機レポート、ベアリング圧入曲線、最終監査シートにリンクするシリアルコードがレーザー刻印されています。 OEM フリート顧客の場合、このトレーサビリティにより完全な PPAP レベル 3 の提出がサポートされ、現場で問題が発生した場合の迅速な封じ込めが可能になります。社内のツール ルームでは、すべての鋳造パターンと治具セットが管理され、リピート注文の一貫性と新しいエンジン プログラムの迅速な設計改訂が可能になります。

よくある質問

1.商用車用ファンブラケットとは何ですか?

A: 商用車のファン ブラケットは、中型および大型トラック、客車、エンジニアリング輸送車両、商用ディーゼル エンジンに適合する頑丈な鋳造サポート コンポーネントです。冷却ファン、ファンクラッチ、テンションプーリー、ドライブプーリーの取り付け、冷却ファンアセンブリ全体の固定、回転の同心性の維持、エンジンの高負荷運転によって発生する継続的な振動に耐えるのに使用されます。

2.商用車のファンブラケットが損傷していることを示す異常な信号は何ですか?

A: 加速時または登坂時にエンジン前部で明らかな金属振動音が発生します。高速での激しいファンの揺れ。ドライブベルトの頻繁なずれや亀裂。全負荷運転時の継続的な高水温。目に見えるスイングギャップのあるファンアセンブリが緩んでいます。
